一、简介

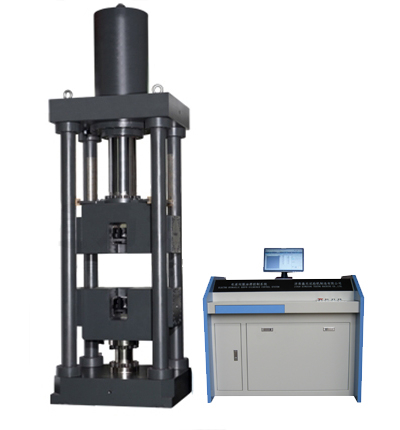

1.  主机：WAW-1000D型电液式万能试验机集自动控制、自动测量、数据采集、屏幕显示、试验结果处理为一体，以油缸上置式主机为平台，配置精密油泵、伺服控制器，实现多通道闭环控制，完成试验过程的全自动控制、自动测量等功能，具有专业性好、可靠性高、升级简易等特点，并可随着试验机测控技术的发展和试验标准的变化而不断充实完善。

2.适用范围：主要用于金属、非金属的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T228-2010《室温材料 金属拉伸试验方法》的要求。

二、主要技术指标：

1、 最大试验力：1000kN；

2、 试验力测量范围：1%—100%FS；

3、 试验机级别： 0.5级

4、 立柱数：4柱

5、 试验力分辨率：满量程的1/300000；

6、 采集频率：60HZ

7、 试验力示值相对误差：±0.5%

8、 位移测量分辨力：0.007mm

9、 位移示值相对误差：±0.5%；

10、 变形示值相对误差：±0.5%；

11、 加荷速率范围：200N/s～20kN/s

12、 拉伸夹头间最大距离：680mm

13、 最大压缩空间：550mm

14、 圆试样夹持范围：Φ15-26mm(1套) Φ26-Φ40mm（1套）Φ40-Φ60mm（1套）

15、 板试样夹持范围：0-20 mm  20-50 mm

16、 立柱间有效距离: 660×400 mm

17、 活塞最大行程：650 mm

18、 活塞上升最大移动速度：100 mm/min

19、 活塞下降最大移动速度：100 mm/min

20、 控制方式：电液伺服闭环控制，控制模式可平滑切换；

21、 显示方式：计算机屏幕显示试验力、活塞位移、试样变形测量值、试验曲 线，屏幕调零、标定；

22、 JGJ107-2016《钢筋机械连接技术规程》高应力反复拉压，大变形反复拉压显示曲线和相应报表

23、 主机尺寸：约980mm×720mm×3600mm；

24、 油源外形尺寸：1350mm×600mm×900mm；

25、 油泵电机功率：2.2KW；
